Technics RS-T55R zakupiony okazyjnie bo zaświeciły mi się oczy jak zobaczyłem bliźniaczą konstrukcję, do której mam ogromny sentyment.
Magnetofon okazał się w ogóle niezniszczony, oprócz trochę porysowanej obudowy od góry. Głowice wydają się być w bardzo dobrym stanie. W magnetofonie tym strasznie „biedny” jest wyświetlacz. Dla mnie jakby w ogóle nie pasuje do niego. Zdecydowanie efektowniejszy wyświetlacz znajdziemy w innej kopiarce Technics RS-TR555

Co ciekawe po włączeniu magnetofonu silniki nie pracują, dopiero po włączeniu start lub przewijania. Tak powinno być we wszystkich magnetofonach.



Technics RS-T55R dane techniczne:

Type: auto reverse, double compact cassette deck
Track System: 4-track, 2-channel stereo
Tape Speed: 4.8 cm/s
Heads: 1 x playback, 1 x record/playback, 1 x erase
Tape Type: type I, CrO2, Metal
Noise Reduction: B, C, DBX
Frequency Response: 30Hz to 17kHz (Metal tape)
Signal to Noise Ratio: 92dB (DBX)
Wow and Flutter: 0.08%
Input: 60mV (line)
Output: 0.4V (line)
Dimensions: 430 x 119 x 274mm
Weight: 5.2kg
Year: 1988



Technics RS-T55R service:

Ten pokaz slajdów wymaga włączonego JavaScript.

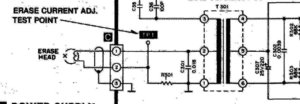

W insrtukcji serwisowej zdarzają się błędy. Napisali by do pomiaru prądu podkładu i kasowania  włączyć nagrywanie i pauzę – niestety wtedy sygnał prawie zero. Ja właśnie mierzyłem pomiędzy TP1 a masą, zgodnie ze schematem. Ponieważ R301=1ohm to wartość_prądu=wartość_napięcia i powinienem uzyskać 170mV a tu nic



rs-t55r TP1


Po włączeniu nagrywania (wyłączeniu pauzy) okazało się że jest sygnał 164mV i 80kHz, Możliwe że był właściwy bo regulowałem wcześniej żeby zobaczyć czy jest reakcja.
Teraz wyregulowane na równo 170mV



Więcej o RS-T55R w temacie na naszym forum. Techniki serwisu i naprawy. Zapraszamy!
